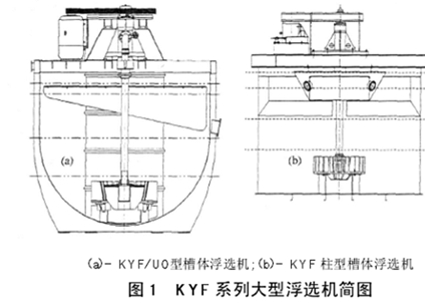

XCF/KYF系列大型浮選機有/U0型槽體浮選機和柱型槽體浮選機兩種,浮選機主要由葉輪、定子、主軸、軸承體、空氣調節閥和槽體等組成,如圖1所示：

XCF/KYF系列浮選機的工作原理為:葉輪旋轉時,槽內礦漿從四周經槽底由葉輪下端吸入葉輪葉片間,同時,由鼓風機給入的低壓空氣經風道、空氣調節閥、空心主軸進入葉輪腔的空氣分配器中,通過分配器周邊的孔進入葉輪葉片間,礦漿與空氣在葉輪葉片間進行充分混合后,由葉輪上半部周邊排出,排出的礦流向斜上方運動,由安裝在葉輪四周斜上方的定子穩定和定向后,分散到整個槽子中。礦化氣泡上升到槽子表面形成泡沫,泡沫自流到泡沫槽中,礦漿再返回葉輪區進行再循環,另一部分則通過槽間壁上的流通孔進入下槽進行再選別。

    XCF/KYF型浮選機均屬充氣型浮選機，葉輪直徑小，圓周速度低，可降低功率30-50%;槽內設有一個空氣分配器，因而空氣分散均勻;葉輪起離心泵作用，可是固體顆粒充分懸浮。

 技術數據
